风机叶片为什么要做导通性测试？
发布日期：2026-09-18 17:00浏览次数：
一支大型风机叶片的造价在百万元级别，更换一支叶片的综合损失——包括备件、吊装、停机发电损失——轻松突破200万元。
而一场雷击，就可能让这一切化为泡影。

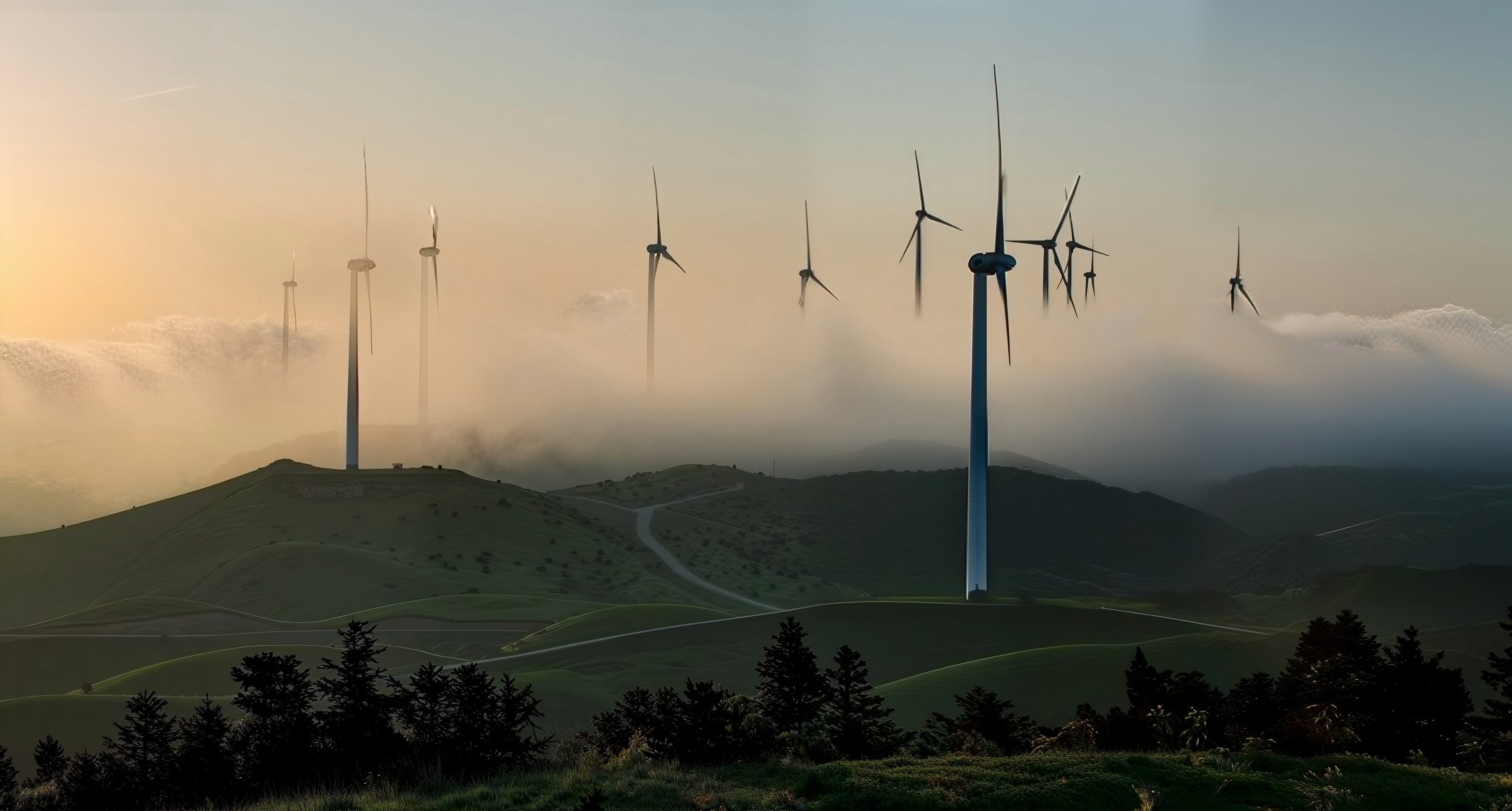

风机为什么要被雷击？答案很简单：它太高了。现代风电机组轮毂高度普遍超过80米，叶片长度超过60米甚至突破100米，巨大的扫风面积使其成为方圆数公里内的“引雷针”。尤其是建在山地、沿海、高原等雷暴高发区域的风电场，雷击风险远高于平原地区。
为了防止雷击损伤，每支叶片内部都装有一套完整的雷电防护系统——接闪器、引下线、等电位连接装置。这套系统把雷电流从叶尖一路传导到塔基接地网，最终安全泄入大地。
但问题是：你怎么知道这套系统还在正常工作？
外观完好不等于内部通路正常。接头氧化、螺栓松动、引下线微裂纹——这些隐患肉眼看不到，但雷击来时，一条断路的引下线就意味着整支叶片的报废。
导通性测试，就是给叶片内部这条“雷电高速公路”做一次全面体检。
一、什么是叶片导通性测试？
简单来说，导通性测试就是测量从叶尖接闪器到叶根法兰之间的直流电阻值，判断叶片内部防雷通路是否畅通。
打个比方：叶片防雷系统就像一条“高速公路”，接闪器是入口，引下线是车道，叶根法兰是出口。如果路上某个路段塌了、堵了，雷电流就走不过去，只能在故障点“强行突围”——结果就是叶片内部起弧、烧蚀、甚至炸裂。
导通性测试使用的核心仪器是四端子直流微欧表（测试电流≥1A），能精确测量到0.01mΩ级别的电阻值。这个精度是普通万用表远远达不到的——万用表的测试电流太小，接触电阻的干扰会导致数据完全不可靠。
检测方法的关键步骤
• 断开叶片根部法兰与轮毂的导电连接，避免机舱金属结构分流影响读数
• 清理测试点位，打磨掉漆和氧化层
• 采用四端子法测量：两根电流夹、两根电压探针
• 每个测点重复测量3次，取平均值
• 对多接闪器叶片，逐个接闪器单独测试，不能并联测量
• 还需在0°、30°、90°三个变桨角度下复测，排除内部引线弯折虚接
二、合格标准是什么？
根据GB/T 36490-2018《风力发电机组防雷装置检测技术规范》和QX/T 312-2015《风力发电机组防雷装置检测技术规范》，叶片防雷系统导通性检测的核心合格标准如下：
常规玻纤叶片（外置金属接闪器+内部铜引下线）
• 接闪器至叶根引下线末端的过渡电阻：不大于0.24Ω（GB/T 36490-2018）
碳纤维导电叶片
• 碳纤维导电叶片的导通性要求与常规叶片一致，接闪器至引下线末端过渡电阻不大于0.24Ω（GB/T 36490-2018）
整机跨接回路（叶片→轮毂→机舱）
• 桨叶引下线与轮毂的直流过渡电阻：不大于0.2Ω（QX/T 312-2015）
• 轴承两端采用石墨或其他低阻抗导体作等电位连接时，过渡电阻不大于0.24Ω（GB/T 36490-2018）
• 桨叶接闪金属导体与引下线连接点的直流过渡电阻：不大于0.2Ω（QX/T 312-2015）
• 等电位连接直流过渡电阻：不大于0.2Ω（QX/T 312-2015）
ℹ 注意区分两个概念：导通电阻测的是叶片内部防雷通路的直流微电阻（毫欧级），用的是微欧计；接地电阻测的是塔筒接地网对地的电阻（欧姆级），是两个完全不同的检测项目，不能混淆。
三、导通性不合格，后果有多严重？
0.24Ω—0.3Ω（轻度超标）：通常是接头氧化、螺栓松动。雷电流经过时，在故障点产生高温电弧，持续烧蚀周围复合材料。外观看不出来，但内部已经开始碳化。
＞0.3Ω（严重超标）：很可能是内部引下线断裂或导电胶大面积脱粘。雷电流找不到通路，会在断裂点形成强烈电弧，直接击穿叶片壳体——叶片出现可见烧穿孔洞、分层鼓包，严重时整支叶片断裂。
无穷大（完全断路）：引下线彻底断开。雷击时电流无处泄放，叶片内部压力骤增——炸叶。不是比喻，是真实会发生的情况。
一个真实案例
某风电场在雷季前检测中发现，一台机组的B叶片导通电阻从安装时的0.06Ω升至0.35Ω。拆开检修发现，中段引下线铜端子的压接处已严重氧化，接触面仅剩30%有效连接。如果再经历一次强雷击，这支叶片大概率会从中段断裂。
修复费用是多少？十几万元。
不修复被雷击后的费用是多少？换叶片+停机损失，超过200万元。
这就是导通性测试的价值——用几千元的检测费，规避百万元级的事故损失。
四、多久检测一次？
根据GB/T 36490-2018和行业惯例：
常规风场：每年雷雨季节前1次全面防雷检测
高雷暴区域/沿海盐雾环境：每半年1次
发生雷击跳闸后：对应叶片必须追加专项复测
叶片维修或更换后：必须重新进行导通性检测
新建风电场并网前：全部叶片逐台验收检测
特别需要强调的是——雷雨季节前是最关键的检测窗口期。经过一个冬天的低温、冰冻和风沙侵蚀，叶片内部接头可能出现氧化松动，正好在雷季到来之前做一次全面“体检”。
五、执行标准汇总
|
标准编号 |
标准名称 |
适用范围 |
|
GB/T 36490-2018 |
风力发电机组防雷装置检测技术规范 |
现场检测核心依据 |
|
NB/T 11591-2024 |
风力发电机组叶片防雷系统设计规范 |
设计验收 |
|
QX/T 312-2015 |
风力发电机组防雷装置检测技术规范 |
气象行业检测规范 |
|
IEC 61400-24 |
风力发电机组雷电防护 |
国际型式试验标准 |
六、标普检测——风电防雷检测专业服务商
云南标普电气检测技术有限公司成立于2016年，专注于雷电防护装置检测及相关技术服务。
我们的核心优势
资质齐全：雷电防护装置甲级检测资质、CMA检验检测机构资质认定、承装（修、试）电力设施三级许可
团队专业：32人专业技术团队，其中高级工程师5名，全部持证上岗
设备先进：100余台专业检测设备，涵盖导通电阻测试、接地电阻测试、SPD检测、土壤电阻率测试等全部检测项目
技术积累：30项实用新型专利，检测方法科学规范
本地化服务：扎根云南，熟悉西南地区风电场气候特点和地质条件，响应速度快
我们的风电检测服务范围
• 风力发电机组防雷装置定期检测（年检/雷季前检测）
• 叶片防雷系统导通性测试
• 新建/改建/扩建风电项目防雷装置端工验收检测
• 接地电阻测试与土壤电阻率测试
• SPD浪涌保护器检测与状态评估
• 雷击事故后专项复测与隐患排查
• 防雷整改方案设计与施工指导
